ARN Tiel

ARN Tiel houdt zich bezig met de recycling.
In Tiel is hiervoor een fabriek opgezet met de nodigde shredders etc.

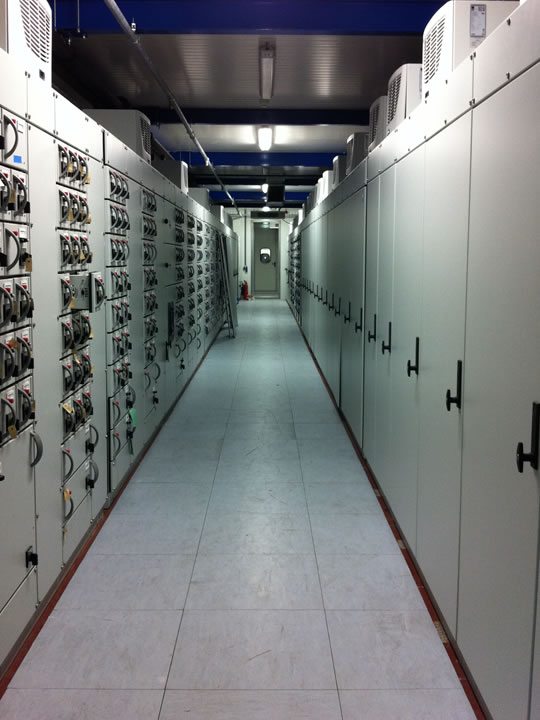

Voor de besturing en regeling van al deze machines is er een lange smalle "MCC"
cleanroom ruimte van ca. 30 m. lang. Langs de wanden van staan de kasten met de
frequentie regelaars en de nodige besturingen om dit proces correct in beweging te
houden. Deze kasten staan de nodige warmte af en dienen daarom gekoeld te
worden.
Normaal worden in soortgelijke "computerruimtes" de koeling verzorgd door Blow-
Down units.
Enerzijds is hier geen ruimte vrij en anderzijds zou dit niet werken. Immers koeling in
het midden van de lange smalle ruimte koelt wel de kasten in zijn buurt, maar na 8 a
10 m. werkt dit niet meer.
Oplossing, de kasten die de meeste warmte afstaan zijn voorzien van aparte Rittal
koelunits. Als deze Rittal koelunits zijn aangesloten op een centraal koelcircuit.

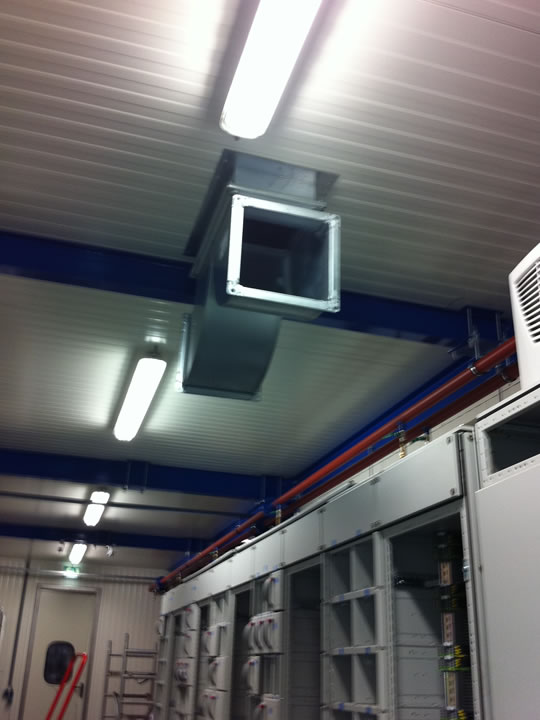

Daarnaast zijn er in de ruimte 3 st. Fancoil units opgehangen om een eventuele
kleine opwarming van de ruimte weg te nemen.
Gezien de hoeveelheid stof die in de productieruimte geproduceerd wordt is deze
"MCC" ruimte als cleanroom uitgevoerd, m.a.w. luchtdicht. De ruimte wordt op een

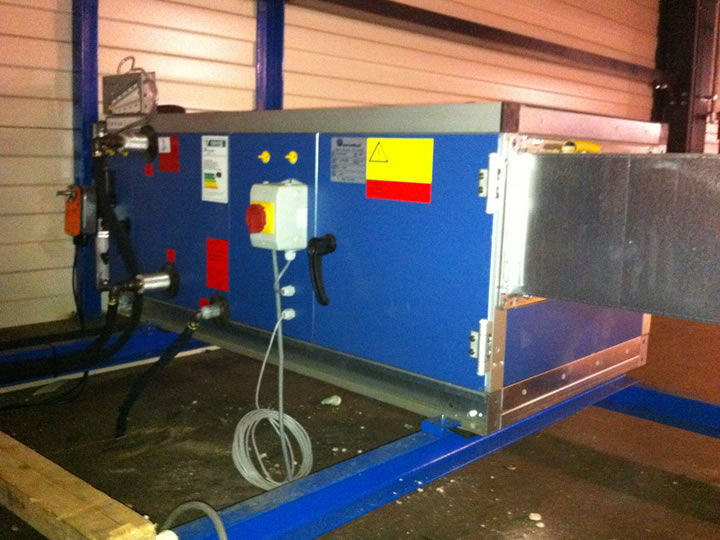

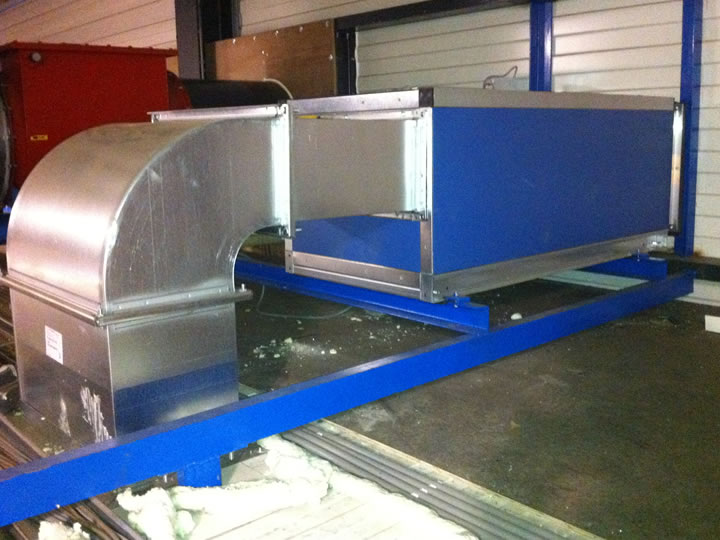

lichte overdruk gehouden d.m.v. een eenvoudige maar effectieve frequentie
geregelde luchtbehandelingskast met aanzuig van buiten.
Koeling wordt verzorgd door bronkoeling (grondwaterkoeling).
Voordeel hiervan is dat er altijd een vaste aanvoer temperatuur is, zomer of winter.
Middels een platenwisselaar geeft de bronkoeling zijn koude af aan het gesloten
interne koelcircuit. Hier wordt de aanvoer temperatuur naar de kasten geregeld door
een 3-weg regelventiel.
In de winter, bij (te) koude inblaas van de buitenlucht om de ruimte op druk te
houden, werkt dit koelcircuit als verwarming voor de ingeblazen koude buitenlucht.
In de zomer wordt de inblazen lucht gekoeld middels het zelfde interne koelcircuit.
